Représentations des Systèmes Continus

Ce tutorial présente les différentes représentations d'un système continu sous scipy.signal et montre comment passer de l'une à l'autre. L'objectif est de comprendre que ces représentations décrivent le même système, mais sous des formes différentes.

Les trois représentations

Représentation BA (numérateur/dénominateur)

La représentation BA exprime la fonction de transfert sous forme polynomiale :

$$H(s)=\frac{b_2{s}^2+b_{1}s+b_0}{a_2{s}^2+a_{1}s+a_0}$$

Sous scipy.signal, cette représentation est stockée dans deux tableaux avec les puissances décroissantes :

• b = [b_2, b_1, b_0] (coefficients du numérateur)
• a = [a_2, a_1, a_0] (coefficients du dénominateur)

Représentation ZPK (zéros, pôles, gain)

La représentation ZPK exprime la fonction de transfert sous forme factorisée :

$$H(s)=k\frac{(s-z_1)(s-z_2)}{(s-p_1)(s-p_2)}$$

Sous scipy.signal, cette représentation est stockée dans :

• z = [z_1, z_2] (zéros)
• p = [p_1, p_2] (pôles)
• k (gain)

Représentation SOS (sections d'ordre 2)

La représentation SOS exprime la fonction de transfert comme une cascade de cellules d'ordre 2. Pour un système d'ordre 2, il n'y a qu'une seule section.

Attention à la convention

Contrairement à la représentation BA, la représentation SOS utilise les puissances croissantes :

$$H(s)=\frac{b_0+b_{1}s+b_2{s}^2}{a_0+a_{1}s+a_2{s}^2}$$

Chaque ligne de la matrice SOS contient : [b_0, b_1, b_2, a_0, a_1, a_2]

Cette incohérence est historique : la convention BA vient de l'écriture mathématique classique des polynômes (puissances décroissantes), tandis que la convention SOS vient du traitement du signal numérique où les filtres IIR s'expriment avec des retards $z^{-1}$ (puissances croissantes).

Exemple de référence

Dans ce tutorial, nous utiliserons un filtre passe-bas d'ordre 2 avec ${\omega }_0=1000$ rad/s et $m=0.5$. La fonction de transfert est :

$$H(s)=\frac{{\omega }_0^2}{s^2+2m{\omega }_{0}s+{\omega }_0^2}=\frac{{10}^6}{s^2+1000s+{10}^6}$$

Code d'initialisation

import numpy as np
from scipy import signal
import matplotlib.pyplot as plt

# Paramètres du filtre
omega_0 = 1000
m = 0.5

# Coefficients BA (puissances décroissantes)
b = [omega_0**2]                         # [b_0]
a = [1, 2*m*omega_0, omega_0**2]         # [a_2, a_1, a_0]

print("Représentation BA:")
print("b =", b)
print("a =", a)

Conversion BA vers ZPK

Méthode manuelle

Pour convertir de BA vers ZPK, il faut :

1. Trouver les racines du numérateur (zéros)
2. Trouver les racines du dénominateur (pôles)
3. Calculer le gain $k=b_N/a_N$ (rapport des coefficients de plus haut degré)

# Conversion manuelle BA -> ZPK
z = np.roots(b)  # Zéros = racines du numérateur
p = np.roots(a)  # Pôles = racines du dénominateur
k = b[0] / a[0]  # Gain = rapport des coefficients dominants

print("Représentation ZPK:")
print("z =", z)
print("p =", p)
print("k =", k)

Résultat attendu

Représentation ZPK:
z = []
p = [-500.+866.02540378j -500.-866.02540378j]
k = 1000000.0

Fonction scipy équivalente

z, p, k = signal.tf2zpk(b, a)

Conversion ZPK vers BA

Méthode manuelle

Pour convertir de ZPK vers BA, il faut :

1. Construire le polynôme du numérateur à partir des zéros
2. Construire le polynôme du dénominateur à partir des pôles
3. Multiplier le numérateur par le gain $k$

# Conversion manuelle ZPK -> BA
b_rebuilt = k * np.atleast_1d(np.poly(z))  # Numérateur = k × polynôme des zéros
a_rebuilt = np.poly(p)                      # Dénominateur = polynôme des pôles

# Conversion en réels (les coefficients sont réels pour un système physique)
b_rebuilt = np.real(b_rebuilt)
a_rebuilt = np.real(a_rebuilt)

print("Représentation BA reconstruite:")
print("b =", b_rebuilt)
print("a =", a_rebuilt)

Fonction scipy équivalente

b, a = signal.zpk2tf(z, p, k)

Conversion BA vers SOS

Méthode manuelle

Pour convertir de BA vers SOS, il faut inverser l'ordre des coefficients (passer des puissances décroissantes aux puissances croissantes) :

# Conversion manuelle BA -> SOS
# BA : [b_2, b_1, b_0] -> SOS : [b_0, b_1, b_2]
b_sos = list(reversed(b))
a_sos = list(reversed(a))

# Compléter à 3 coefficients si nécessaire
while len(b_sos) < 3:
    b_sos.append(0)
while len(a_sos) < 3:
    a_sos.append(0)

# Construction de la matrice SOS (une seule ligne pour un ordre 2)
sos_manual = np.array([b_sos + a_sos])

print("Représentation SOS:")
print(sos_manual)

Résultat attendu

Représentation SOS:
[[1.e+06 0.e+00 0.e+00 1.e+06 1.e+03 1.e+00]]

Fonction scipy équivalente

sos = signal.tf2sos(b, a)

Vérification des conversions

Pour vérifier que les différentes représentations décrivent bien le même système, nous pouvons comparer leurs réponses fréquentielles.

Code

# Calcul des réponses fréquentielles
w = np.logspace(1, 5, 500)

# Réponse BA
_, H_ba = signal.freqs(b, a, w)

# Réponse ZPK
sys_zpk = signal.ZerosPolesGain(z, p, k)
_, H_zpk = signal.freqresp(sys_zpk, w)

# Réponse SOS (en inversant l'ordre pour freqs)
b_sos_row = sos_manual[0, :3]
a_sos_row = sos_manual[0, 3:]
_, H_sos = signal.freqs(b_sos_row[::-1], a_sos_row[::-1], w)

# Tracé
fig, axes = plt.subplots(2, 1, figsize=(8, 6))

axes[0].semilogx(w, 20*np.log10(np.abs(H_ba)), label='BA')
axes[0].semilogx(w, 20*np.log10(np.abs(H_zpk)), '--', label='ZPK')
axes[0].semilogx(w, 20*np.log10(np.abs(H_sos)), ':', label='SOS')
axes[0].set_ylabel('Module (dB)')
axes[0].legend()
axes[0].grid(True)

axes[1].semilogx(w, np.angle(H_ba, deg=True), label='BA')
axes[1].semilogx(w, np.angle(H_zpk, deg=True), '--', label='ZPK')
axes[1].semilogx(w, np.angle(H_sos, deg=True), ':', label='SOS')
axes[1].set_xlabel('Pulsation (rad/s)')
axes[1].set_ylabel('Phase (°)')
axes[1].legend()
axes[1].grid(True)

plt.tight_layout()
plt.savefig("06_fig1.png", dpi=150)
plt.show()

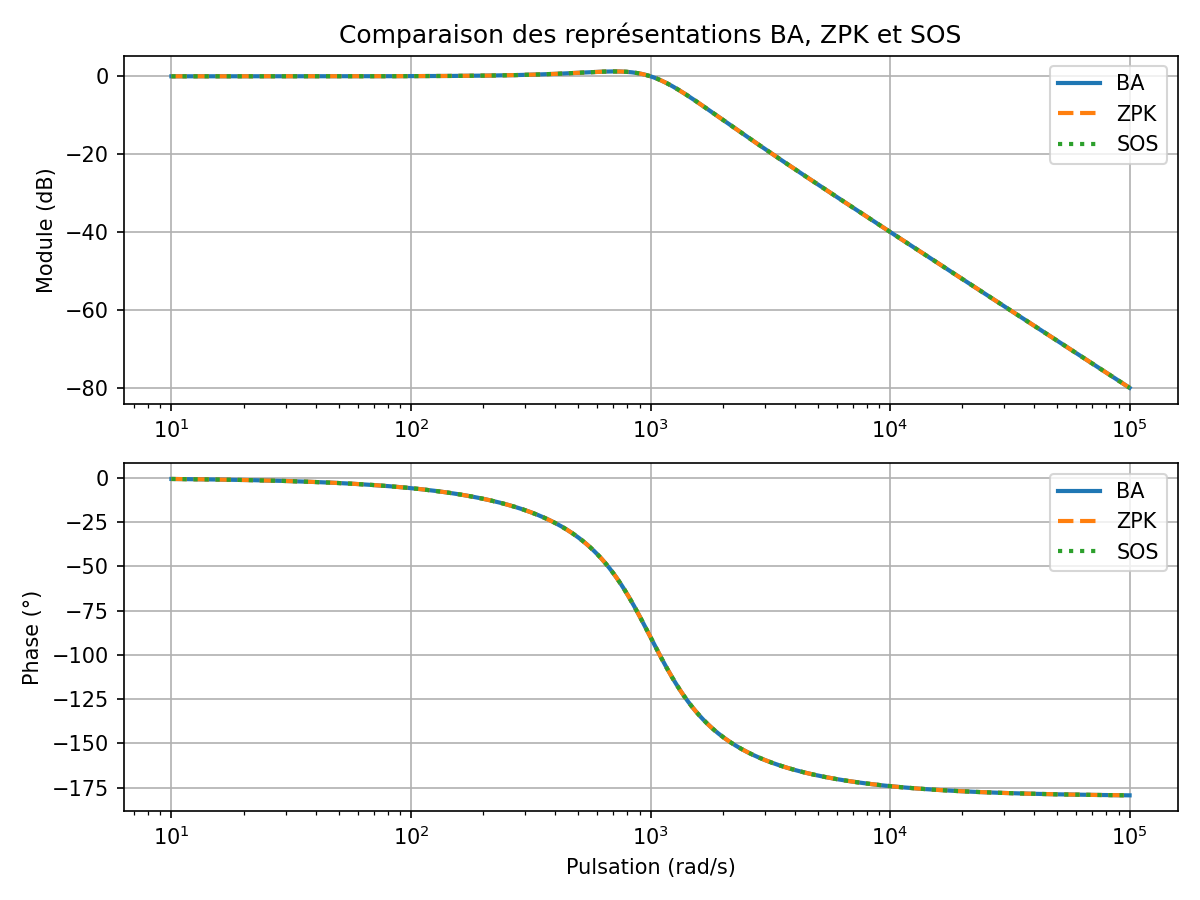

Résultat

Les trois courbes doivent être parfaitement superposées, confirmant que les représentations BA, ZPK et SOS décrivent bien le même système.

Récapitulatif

Conventions scipy

Représentation	Convention	Exemple ordre 2
BA	Puissances décroissantes	b = [b_2, b_1, b_0]
SOS	Puissances croissantes	sos = [b_0, b_1, b_2, a_0, a_1, a_2]

Fonctions de conversion scipy

Conversion	Fonction scipy
BA → ZPK	signal.tf2zpk(b, a)
ZPK → BA	signal.zpk2tf(z, p, k)
BA → SOS	signal.tf2sos(b, a)
SOS → BA	signal.sos2tf(sos)
ZPK → SOS	signal.zpk2sos(z, p, k)
SOS → ZPK	signal.sos2zpk(sos)
